搜欧美成人精品一及A片_日本吸奶视频免费_AAAA毛片试看120妙_波多野结衣一本一区在线,97超级碰免费视频,国内精品久久人妻无码HD毛片,自慰在线无码观看,性欧美高清色哟哟视频,玖玖资源站色偷偷资源站先锋,91视频网站免费,裸模视频无码免费播放

  • 防水卷材的鋪設方法的種類
    瀏覽:3642次 時間:2017年06月16日


    防水卷材鋪設的各種方法利弊分析

    防水卷材的鋪設方法有多種,常用的為:滿粘法,、空鋪法,、點粘法和條粘法。

         一般來說,,在選用鋪設方法時要優(yōu)先考慮空鋪法,、點粘法和條粘法。因為屋面受地基變形,,結構荷載,,溫差變形,找平層及防水層收縮變形等因素的影響,,若防水層與基層滿粘的話,,其適應變形的能力差,防水層常被拉裂破壞,。解決這一問題的辦法無非是提高卷材的延伸率,,減少結構變形和改變鋪貼工藝,而改變鋪貼施工工藝最為簡便易行,??珍伔āⅫc粘法,、條粘法和機械固定法等工藝使防水層與基層盡量脫開,,防水層有足夠的長度參加應變,對解決防水層被拉裂起到了良好的效果,。

        但這幾種鋪貼方法各有自己的優(yōu)缺點,,適合不同形式屋面及在有一定限制性條件下的防水層鋪設。

      滿粘法粘貼防水卷材的最大優(yōu)點是卷材與基層粘貼牢固,。主要適合以下幾種情況:

      (一)風力強勁的地區(qū):滿粘法粘貼避免了卷材被風抓起撕裂的可能,。雖然也可以空鋪,然后在卷材上面覆蓋重物,,如鋪設小型混凝土板或鋪設一道礫石層來解決卷材被風撕裂,。但無疑增加了成本(如材料本身以及屋面荷載加大,屋面板增厚等),。

        (二)坡屋面,;滿粘的卷材與基層結合牢固,避免了卷材的向下滑落,。雖然也可以采用機械固定的方法來固定卷材,,但因不能全面固定,所以還會遇到上面所提到的卷材被風刮起的缺陷。

     (三)需要在防水層上頻繁地進行其他工種施工作業(yè)的情況:如在屋面上設計有彩鋼坡屋頂,。通常情況下是在彩鋼坡屋頂沒有安裝彩鋼板前,,鋪設防水卷材(因安裝彩鋼板后,鋼結構屋頂內(nèi)十分黑暗,,雖可人工照明,,但空間狹小,不利于施工),。在安裝彩鋼板時,,施工作業(yè)人員要頻繁踩踏卷材,難免要對防水層造成破壞,,而滿粘的卷材在一定程度上可以承受這種外力的沖擊,,而不至于移位,接縫撕裂,。


    如前所述,,空鋪法和條(點)粘法的優(yōu)點在于它很好地克服了由于結構變形所產(chǎn)生的應力的破壞,同時也降低了勞動強度,,省時省力(粘貼量減少),。而缺點也正是它不適合坡屋面、風力強勁的地區(qū)以及防水層鋪設后要承受施工作業(yè)所產(chǎn)生的外力作用的情況,。

    實際上,,空鋪法和條(點)粘法施工中也用到了滿粘法——卷材周邊800毫米范圍內(nèi)要滿粘。在滿粘法施工中,,同樣要用到空鋪法,。

    卷材屋面防水層要求基層有較好的結構整體性和剛度,由于找平層收縮和溫差影響,,水泥砂漿找平層應該設置分隔縫,,使找平層裂縫集中于分隔縫中,減少找平層大面積開裂的可能,。為避免卷材在分隔縫處被撕裂,,在采用滿粘法鋪設卷材時,在分隔縫處卷材要空鋪,,最好再增加一道干鋪的卷材條,,將分隔縫蓋住,且與基層和上面卷材都不粘貼在一起,,否則只是增加了局部卷材層的厚度而已,。

    在實際施工中要充分考慮各種鋪貼方法的利與弊,取長補短,,綜合運用,,以達到最佳防水效果。

    防水卷材鋪設實例

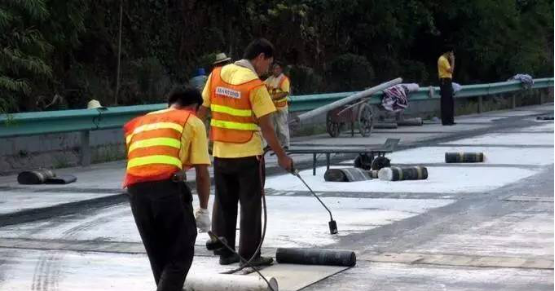

    2.1熱熔法施工(APP/SBS)

    一、施工工具:汽油噴燈(3.5升),、滑輪,、刷子、壓子,、剪子,、卷尺,、掃帚等,。

    二、基層處理:基層為水泥砂漿找平層,,基層必須堅實平整,,不能有松動、起鼓,、面層凸起或粗糙不平等現(xiàn)象,,否則必須進行處理。

    三,、基層必須干燥,,含水率要求在9%以內(nèi),測試時在基層表面放一塊卷材,,經(jīng)3—5h后如其下表面基本無水珠時即可施工,。

    四、在施工前要認真清掃基層表面上殘留的水泥砂漿殘渣,、灰塵及雜物,,然后涂刷底油,要求涂刷均勻一致,,一次涂好,,干燥8h以上(以氣溫而定,不粘腳為宜),。

    五,、復雜部位處理:陰陽角部位均應做成八字形,對女兒墻,、管根,、煙筒、排氣孔及落水口,、伸縮縫等拐角部位均應做附加層,,一般寬為30cm,搭接為6—8cm,。

    六,、卷材鋪貼:鋪貼卷材前,要量好要施工的防水面積,然后根據(jù)材料尺寸合理使用材料,,從最低處開始鋪貼,,先將卷材按位置放正,長邊留出8cm接茬,、短邊留出10cm接茬,。然后點燃噴燈對準卷材底面及基層表面同時均勻加熱(噴燈嘴距卷材表面約30cm為宜),待卷材表面熔化后,,隨即向前滾鋪卷材,,并把卷材壓實壓平,接茬部分以壓出熔化瀝青為宜,,滾壓時不要卷入空氣和異物,,并防止偏斜、起鼓和折皺,。最后再用噴燈和壓子均勻細致的把接縫封好,,防止翹邊。

    七,、勞動保護及安全防護:卷材在運輸及施工過程中要防止堅硬物體硌傷,、刺破,施工完畢后禁止隨意踐踏,,并做好使用保護工作,。在施工過程中戴好手套,避免燒傷,、燙傷,,對于汽油桶、卷材等易燃物品要單獨存放,,遠離火源,,預防火災和工傷事故的發(fā)生。

    2.2冷貼法施工(三元乙丙卷材)

    一,、基層處理

    (1),、基層表面應充分干燥,不得有凹凸,、松動,、鼓包、起皮,、裂縫,、麻面等現(xiàn)象,用2M直尺檢查基層表面平整度,,偏差不得超過5MM,。

    (2),、基層與突出屋面的結構(如女兒墻、立墻等)交接處的陰陽角均應作成半徑為圓弧,。

    (3),、女兒墻頂端和檐口部位的滴水線應符合要求,水落口要適合于鋪設卷材且周圍排水良好,;在鋪設卷材防水層之前,,應清除基層上灰塵、油脂等雜物,,基層表面必須干凈,。


    二、卷材防水層的鋪設和粘結處理

    1),、卷材的鋪設方法和適用范圍

    根據(jù)工程類型,、結構特點,、防水部位及施工條件確定卷材的鋪設方法,,可采用滿粘法或空鋪法。三元乙丙卷材防水層可分為單層和疊層構造,,具體應根據(jù)設計要求,。

    粘貼法:是采用專用基層膠粘劑把卷材全部粘結在基層上的施工方法。滿粘法適用于各類工程的卷材與基層以及卷材與卷材之間的粘結,。

    2),、卷材的放置

    卷材在鋪貼之前,需在合格基層上將卷材從緊卷狀態(tài)下展開,,使其從拉伸狀態(tài)自由收縮,,消除卷材在生產(chǎn)卷曲過程中產(chǎn)生的應力,避免以后卷材收縮造成不良后果,。

    3),、卷材防水層滿粘法

    1)、鋪設水平防水層

    ①,、將卷材展開并定位:把卷材折回一半,,使卷材底面有一半暴露;折回的卷材應平滑,、無皺折,;

    ②、攪勻基層膠粘劑并用絨毛滾刷或毛刷把膠勻涂布在基層和卷材上,,不要結球,,并保證使兩個表面都達到100%涂布,但在卷材搭接區(qū)不要涂基層膠粘劑,;基層膠粘劑干燥至仍然發(fā)粘但指觸不粘時,,即可開始鋪貼卷材,。

    ③、操作時應將卷材沿長方向已涂膠一側向外對折,,對準基準線將涂過膠干燥的一半卷材滾鋪進涂過膠的基層上,。鋪貼時不能拉伸卷材,并避免出現(xiàn)折皺缺陷,;每鋪完一幅卷材后,,立即卷材表面用力滾壓,以保證卷材與其粘貼牢固,;折回卷材未粘結的一半,,按照上述工藝完成整幅卷材鋪貼。

    2),、鋪設垂直面防水層

    垂直面防水層卷材應由下向上鋪貼,,涂膠及晾膠的方法與平面相同。

    4),、卷材搭接縫的粘結和密封

      1),、卷材與卷桿的連接采用搭接方式,搭接寬度為短邊80MM,,長邊為80MM,。

      2)、相鄰卷材搭接定位,,用專用清洗劑清潔搭接區(qū)后,,均勻涂刷搭接膠粘劑。

      3),、待搭接膠粘劑干燥至仍有粘性但指觸不粘時,,沿底部卷材的內(nèi)邊緣13MM以內(nèi),擠涂4MM寬的內(nèi)密封膏膏條,,在所有的接縫上,,特別是接縫相交處要確保密封膏不間斷。

      4),、在內(nèi)密封膏擠涂完畢后,,進行卷材搭接粘結作業(yè),用手一邊壓合一邊排除空氣,,使搭接部位粘合,,不要拉伸卷材或使卷材出現(xiàn)皺折;隨后立即用手持鋼壓輥以正向壓力向接縫外邊緣輥壓,,保證粘結牢固,,滾壓方向應與接縫方向垂直。

     5),、用沾有配套清洗劑的布清理接縫,,以接縫為中心線擠涂搭接密封膏,,并用帶有凹槽的專用刮板沿接縫中心線以45度角刮涂壓實外密封膏,使之定型,。搭接密封膏應在搭接完成2h后施加,,并應當日完成。

    5),、防水層的保護和壓載

    1),、防水層完成并經(jīng)檢驗合格后,方可進行保護層或壓載層的施工,。

    2),、屋面防水層的保護:在卷材防水層鋪設完成后,應根據(jù)設計及有關規(guī)范的要求,,在防水層上鋪設保護層,。對于上人屋面,可采用水泥砂漿,、細石混凝土剛性保護層或塊體材料作為保護層,;對于非上人屋面,可根據(jù)需要涂刷表面著色保護涂料,。


    三,、質量要求

    1)、三元乙丙卷材防水工程完成后,,不得有滲漏和積水現(xiàn)象。檢驗屋面有無滲漏和積水,、排水系統(tǒng)是否順暢,,閉水試驗后進行。

    2),、三元乙丙防水卷材及系統(tǒng)配套材料的品種,、規(guī)格和性能應符合設計要求及本工藝的。質量應符合相關標準的規(guī)定,。

    3),、卷材防水層的外觀應平整、順直,,不得有扭曲和皺折,。

    4)、卷材防水層的鋪貼方法和鋪貼順序應符合本工藝的要求,。其搭接寬度應正確,,接縫應嚴密。卷材搭接區(qū)應粘結牢固,,內(nèi),、外密封膏膏條必須連續(xù),,不能間斷。

    5),、一般細部節(jié)點及復雜細部節(jié)點的附加防水處理應符合本工藝的要求,。所有接縫、卷材端頭,、收頭部位應按本工藝的規(guī)定用專用密封材料封嚴,,密封膏不能間斷。粘貼自硫化三元乙丙片材料的部位無接縫,,邊緣用密封材料封嚴,。

    6)、保護層的設置應符合本工藝的規(guī)定,。在剛性保護層與防水層之間應設置隔離層,。則性保護層表面分格縫的設置應符合國家標準和設計要求。塊體保護層應鋪砌平整,、均勻嚴密,。其分格縫的留設應正確。

    防水卷材施工細部構造

    屋面防水工程節(jié)點一般多而復雜,。不同的構造,、形式和材料,設計不盡相同,。眾多的節(jié)點包括:屋面檐口,、天溝、水落口,、泛水,、壓頂以及防水工程的變形縫、分格縫,、穿過防水層管道,、預埋件、出入孔,、施工縫,、地漏和防水層的收頭等等。


    聯(lián)系我們Contact Us

    深圳市朗邁新材料科技有限公司

    tell.png總機:+86-0755-88308336

    fax.png傳真:+86-0755-88308339

    email.png郵件:[email protected]

    qq.pngQ Q: 66666669990
