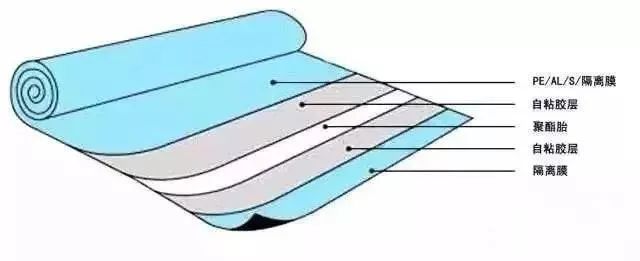

高分子自粘防水卷材是是一種自身能與基面粘結(jié)的防水密封材料，分為有胎自粘和無胎自粘兩種，以自粘聚合物改性瀝青為基料，上覆面為聚乙烯膜,、下覆面為可剝起的硅油膜,。有胎自粘上,、下自粘膠中間多一層聚酯氈胎體,。

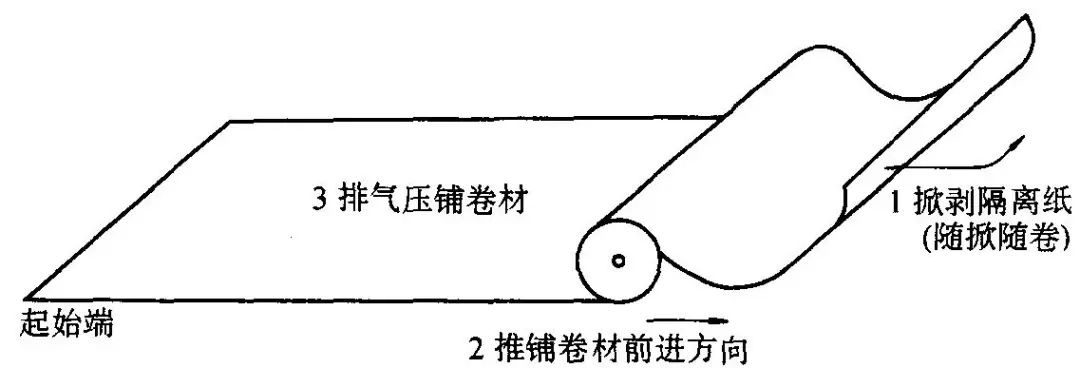

自粘類防水卷材使用的隔離材料主要有兩種,，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材,。造成其不易揭開膜的因素有以下幾種：

配方中使用的油份過多或是一些廢機(jī)油之類的,，在生產(chǎn)出的卷材在存放的短時(shí)間內(nèi)就是極易析出，析出的油份會(huì)導(dǎo)致卷材粘性下降,，另一方面還會(huì)跟隔離膜上的硅油起反應(yīng),，使得隔離性下降,，揭不開膜。

由于PE隔離膜的耐高溫指數(shù)低,，所以在涂覆硅油的烘干溫度也不能過高,，生產(chǎn)時(shí)各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度，如果生產(chǎn)時(shí)出料溫度超過了硅油的烘干溫度膠料就會(huì)和硅油相容,，失去隔離性,，同時(shí)隔離膜也會(huì)出現(xiàn)褶皺嚴(yán)重影響產(chǎn)品的外觀。

卷材從涂油鍋出來以后需要經(jīng)過幾道冷卻水來進(jìn)行柔性的降溫過程,，可有時(shí)冷卻水會(huì)比較高,，不能及時(shí)的對(duì)卷材表面進(jìn)行降溫處理，致使卷材長(zhǎng)時(shí)間處于較高的溫度中,，使得卷材揭不開膜,。

夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱,，就會(huì)在施工時(shí)卷材表面溫度能達(dá)到60-70℃,；而有的工地存放條件較差，若放置于太陽底下卷材就極易因?yàn)闇囟冗^高而傾斜,；這兩種情況均會(huì)致使卷材揭膜很困難,。

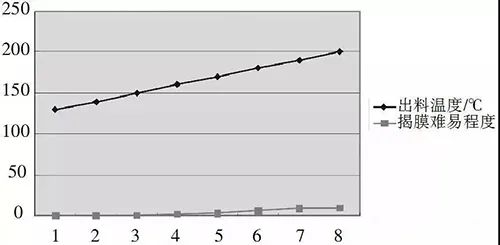

縱坐標(biāo)代表生產(chǎn)時(shí)膠料的出料溫度,，橫坐標(biāo)代表揭膜的難易程度,，難易程度從0-8作為標(biāo)識(shí)，8代表最難揭,，即揭不開,。

跟生產(chǎn)線的冷卻水的溫度有關(guān)系，冷卻水在生產(chǎn)時(shí)起到一個(gè)至關(guān)重要的作用,，如果生產(chǎn)出來的卷材不能及時(shí)得到很好的降溫,，那么嚴(yán)重時(shí)會(huì)把隔離膜表面燙壞，嚴(yán)重影響產(chǎn)品的外觀及質(zhì)量,。

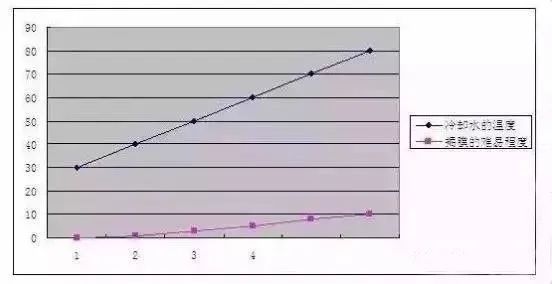

▲揭膜難易程度跟冷卻水溫度的關(guān)系圖

縱坐標(biāo)代表生產(chǎn)時(shí)冷卻水的溫度,，橫坐標(biāo)代表揭膜的難易程度，難易程度從0-6作為標(biāo)識(shí)，6代表最難揭,，即揭不開,。

卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度,、設(shè)備冷卻狀況,、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材,，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路,。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)表層深0~0.15mm,，寬0.05~0.08mm大峽谷,。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程,，將卷材的溫度控制在收卷前40℃時(shí),，揭膜狀態(tài)是良好的。
